Wer auf der Baustelle über eine Rohrbrücke greifen, eine Fassade hinter Bäumen erreichen oder eine Stahlkonstruktion in 40 m Höhe montieren muss, kommt mit einer reinen Teleskopbühne nicht weit. Hier setzen Diesel-Gelenkteleskopbühnen an: Allradantrieb, Knickausleger, Pendelachse und Arbeitshöhen bis 49 m – als Mietgerät mit europaweiter Lieferung aus dem Luibl-Mietpark.

Auf befestigten Hallenböden reichen Elektro-Bühnen. Sobald Schotter, Lehm, Schnee oder Steigungen ins Spiel kommen, ändert sich die Lage. Diesel-Gelenkteleskopbühnen sind genau für dieses Einsatzfeld ausgelegt – aus drei Gründen:

• Unabhängigkeit vom Stromnetz: Auf Rohbaustellen, in Stahlhallen ohne Anschluss oder bei Tunnel- und Trassenarbeiten ist eine externe Stromversorgung selten verfügbar. Der Dieselmotor läuft autark, ein Tankvorgang reicht für mehrere Schichten.

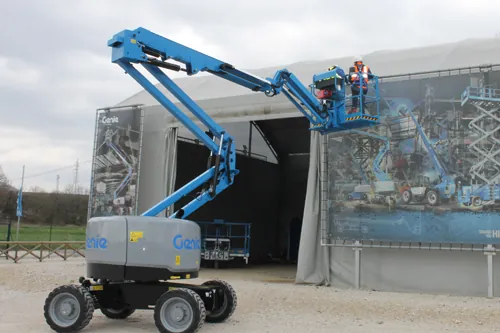

• Drehmoment für Steigung und Untergrund: Modelle wie der Genie Z45/25 XC oder der Z51/30J RT bewältigen Steigungen bis 45 %. Auf Schotter oder weichem Boden zeigt sich der Vorteil eines Verbrennungsmotors gegenüber Akku-Lösungen deutlich.

• Tragkraft und Reichweite in einer Maschine: Schwerlastvarianten wie der Manitou 160 ATJ Plus heben 408 kg in den Korb – genug für zwei Monteure plus Werkzeug und Material. Die seitliche Reichweite liegt bei diesem Modell bei 8,52 m.

Im Vergleich zur reinen Teleskopbühne kommt der entscheidende Vorteil dann zum Tragen, wenn ein Hindernis zwischen Maschine und Arbeitspunkt liegt – ein Dachüberstand, eine Versorgungsleitung, ein Vorbau. Genau hier wird der Knickausleger zum Werkzeug der Wahl.

Die Begriffe Arbeitshöhe und Übergreifhöhe werden in Mietangeboten häufig vermischt. Für die Auswahl ist die Unterscheidung aber bares Geld wert.

Arbeitshöhe ist die theoretische Reichhöhe einer im Korb stehenden Person – also Plattformhöhe plus 2 m. Beim Genie ZX-135/70 sind das 43 m bei einer Plattformhöhe von rund 41 m. Diese Zahl steht im Datenblatt und im Mietangebot.

Übergreifhöhe beschreibt etwas anderes: Wie hoch kann der Korb angehoben werden, während er gleichzeitig seitlich über ein Hindernis hinausgreift? Hier kommt der Knickpunkt (Riser) ins Spiel. Eine Gelenkteleskopbühne hat – anders als eine reine Teleskopbühne – einen oder mehrere zusätzliche Drehpunkte am Ausleger. Dadurch lässt sich der Korb über Kanten, Geländer oder Dachvorsprünge hinwegführen, ohne die Maschine umsetzen zu müssen.

Die seitliche Reichweite hängt direkt vom Modell ab. Beispiele aus dem Luibl-Mietpark:

• Genie Z45/25J RT (16 m Arbeitshöhe): überbrückt eine Distanz von rund 8 m seitlich

• Manitou 160 ATJ Plus (16,21 m): seitliche Reichweite 8,52 m bei 408 kg Korblast

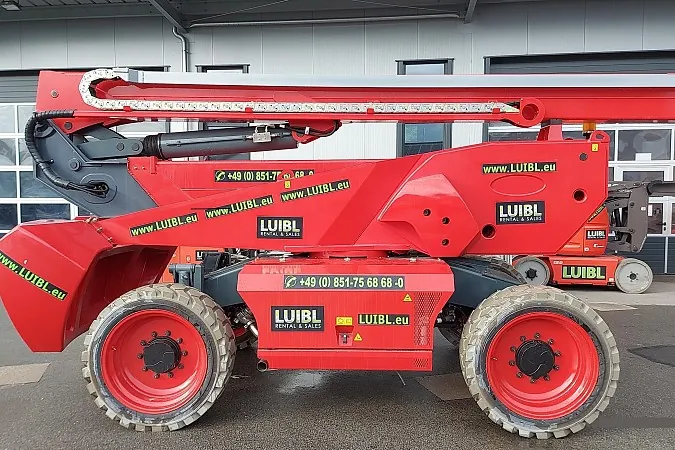

• Magni DAB28RT (28 m): Korbschwenk bis 180°, Oberwagenrotation 360° endlos

• Genie ZX-135/70 (43 m): vier Lenkarten inklusive Krebsgang und koordinierter Allradlenkung

Bei Modellen mit großer Arbeitshöhe ist auch die negative Reichweite relevant – also das Arbeiten unterhalb der Aufstellebene, etwa beim Brückenuntersicht-Check oder bei Hangarbeiten. Im Luibl-Diesel-Sortiment sind negative Arbeitshöhen bis -6 m verfügbar.

Diesel-Gelenkteleskopbühnen sind keine Universalmaschinen. Sie spielen ihre Stärken in klar definierten Szenarien aus:

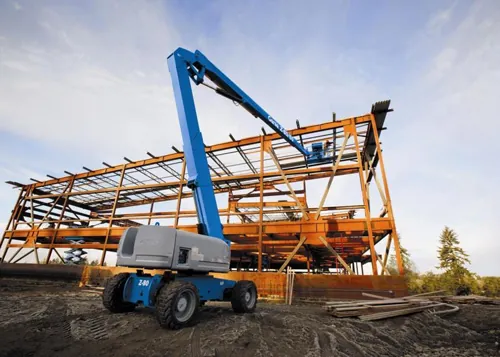

• Stahlbau und Hallenmontage: Träger setzen, Verbinder anziehen, Schweißnähte prüfen – die Korblast von 230 bis 450 kg erlaubt Werkzeug und Material direkt vor Ort.

• Fassadenarbeiten an komplexen Geometrien: Vorsprünge, Balkone und Dachüberstände werden mit der Gelenk-Geometrie unterfahren oder umgriffen, ohne die Maschine umzusetzen.

• Wartung von Versorgungsleitungen und Strommasten: Hier kommt die negative Reichweite zum Einsatz, wenn vom Erdwall oder Dammkrone aus gearbeitet wird.

• Brückeninspektion und Tunnelbau: Lange Reichweiten bis 49 m und endlose Oberwagen-Rotation erlauben präzises Anfahren auch bei beengten Verhältnissen.

• Industriemontage in Werkshallen ohne Stromanschluss: Während der Bauphase, vor Inbetriebnahme der Halleninfrastruktur, ist Diesel oft die einzige Option.

Geländegängigkeit durch Allrad und Pendelachse

Was eine Diesel-Gelenkbühne wirklich von einer Hallenmaschine unterscheidet, ist das Fahrwerk. Drei Komponenten sind hier entscheidend:

• Permanenter Allradantrieb: Die Motorleistung wird auf alle vier Räder verteilt. Das verbessert Traktion auf Schotter, Lehm, nassem Untergrund oder bei Schnee deutlich gegenüber Heckantrieb.

• Aktives Pendelachssystem (Oszillierende Achse): Bei unebenem Gelände gleicht die Pendelachse Bodenunebenheiten aus, sodass alle vier Räder Bodenkontakt behalten. Ohne dieses System kippelt die Maschine auf Bodenwellen, die Standsicherheit sinkt.

• Geländebereifung: Grobstollige Reifen mit Offroad-Profil sind Standard. Einzelne Modelle (etwa der Magni DAB28RT) sind mit Non-Marking-Reifen ausgestattet, die spurfrei auch auf empfindlichen Oberflächen rollen – nützlich bei Mischeinsätzen Halle/Außen.

Die Steigfähigkeit liegt je nach Modell zwischen 30 % und 45 %. Wichtig: Diese Werte gelten für die Fahrt mit eingefahrenem Ausleger. Wer auf einer Steigung arbeitet, muss die Maschine vorher nivellieren – die Standsicherheit wird über Lastdiagramm und Neigungssensor geprüft.

Die richtige Maschine ergibt sich aus vier Parametern, die vor jeder Anfrage geklärt sein sollten:

• Erforderliche Arbeitshöhe inklusive Sicherheitspuffer: Lieber 2 m Reserve als am Limit arbeiten. Eine 16-m-Bühne für eine 14-m-Aufgabe ist die bessere Wahl als eine 43-m-Maschine, die in der Manövrierfähigkeit deutlich eingeschränkter ist.

• Korblast nach Personenzahl plus Material: Zwei Monteure, Akkuschrauber, Verbindungsmaterial, Sicherungsausrüstung – realistisch sind das schnell 250 bis 350 kg. Modelle mit 230 kg Korblast (Manitou 200 ATJ) reichen dann nicht mehr aus.

• Seitliche Reichweite bei tatsächlich vorhandenen Hindernissen: Hier ist das Datenblatt oder eine Beratung anhand der Baustellengeometrie unverzichtbar. Lastdiagramme zeigen, welche Korblast bei welcher Auslegerstellung zulässig ist.

• Transportmaße und Zufahrtssituation: Eine ZX-135/70 mit über 20 t Gesamtgewicht braucht andere Tieflader und Zufahrten als ein 16-m-Genie. Die Liefermaße müssen zur Baustellenzufahrt passen.

Bei sensiblen Untergründen lohnt der Blick auf die Bodenbelastung pro Rad. Wo der Untergrund kritisch ist, sind alternativ Kettenbühnen (Raupenbühnen) sinnvoll – diese stehen im Luibl-Sort

Wer eine Hubarbeitsbühne bedient, braucht eine Bedienberechtigung nach DGUV Grundsatz 308-008 in Deutschland. Inhaltlich vorgeschrieben sind theoretische Unterweisung, praktische Übung und ein abschließender Befähigungsnachweis. Die Beauftragung durch den Arbeitgeber muss schriftlich erfolgen.

Der internationale Bedienernachweis ist die PAL-Card der IPAF (International Powered Access Federation), die in der Praxis von vielen Generalunternehmern verlangt wird – auch wenn rechtlich der DGUV-Nachweis ausreicht.

Weitere relevante Regelwerke:

• DGUV Regel 100-500, Kapitel 2.10: Betreiben von Hubarbeitsbühnen

• DIN EN 280: Sicherheitsanforderungen, Berechnungen und Prüfungen für fahrbare Hubarbeitsbühnen

• BetrSichV: Betriebssicherheitsverordnung als rechtlicher Rahmen für Bereitstellung und Nutzung

• Österreich (AUVA / AM-VO): vergleichbare Anforderungen, geregelt durch die Arbeitsmittelverordnung

Vor Einsatz ist eine arbeitstägliche Sicht- und Funktionsprüfung Pflicht. Die jährliche UVV-Prüfung durch eine befähigte Person wird bei Mietgeräten von Luibl bei Auslieferung dokumentiert.

Luibl betreibt eine eigene Tiefladerflotte. Das ist bei Diesel-Gelenkteleskopbühnen nicht trivial: Geräte ab 16 m Arbeitshöhe wiegen typischerweise 7,5 t und mehr, die ZX-135/70 bringt es auf über 20 t. Externe Speditionen liefern oft mit unklaren Zeitfenstern – die eigene Flotte erlaubt kalkulierbare Liefertermine, auch grenzüberschreitend.

Liefergebiete: Deutschland, Österreich, Schweiz, Polen, Tschechien, Italien, Ungarn, Luxemburg und weitere europäische Länder – aus einem Netzwerk von über 200 Standorten.

Service während der Mietdauer: Bei technischen Störungen oder zur Bedien-Einweisung können Monteure auf Anforderung vor Ort gestellt werden. Das ist insbesondere bei Großgeräten relevant, wo Ausfallzeiten die Tagesplanung der gesamten Baustelle gefährden.

Langzeitmiete: Bei Projektzeiträumen über mehrere Monate sind Langzeitkonditionen einschließlich UVV-Prüfung und jährlicher Wartung verfügbar. Sinnvoll bei Großbaustellen, wo dieselbe Maschine über die gesamte Bauphase gebunden ist.

Welche Maschine zu welcher Aufgabe passt, lässt sich in den meisten Fällen anhand der Baustellengeometrie und der erforderlichen Korblast in 5 Minuten klären. Für eine technische Einschätzung zu Reichweite, seitlichem Übergriff und Lieferzeit ist der direkte Kontakt zum Mietteam der schnellste Weg: https://www.luibl.eu/kontakt/
